Dimensionering av driftkondensatorer och startkondensatorer

Ta del av några tumregler som vägledning vid dimensionering av driftkondensatorer och startkondensatorer.

OBS! Se samtliga värden som en indikering. För att vara helt säker, följ motorfabrikantens rekommendation.

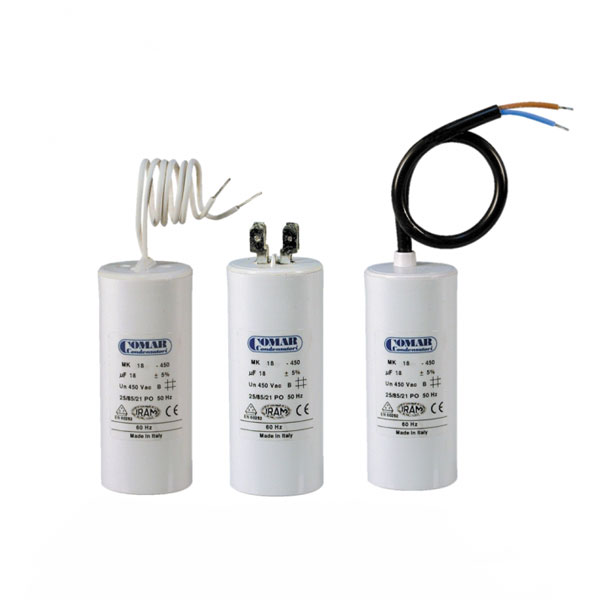

Relaterade produkter

Typvärde driftkondensator, enfasmotor (µF)

Motorstorlek

0,075 kW
(0,1 hp)
Varvtal/poltal:
3000 rpm - 50 Hz /
2-polig		6,3 µF

1500 rpm - 50 Hz /
4-polig		6,3 µF

Motorstorlek
 		0,18 kW
(0,25 hp)
Varvtal/poltal:
3000 rpm - 50 Hz /
2-polig		10 µF

1500 rpm - 50 Hz /
4-polig		12,5 µF

1000 rpm - 50 Hz /
6-polig		10 µF

Motorstorlek

0,37 kW
(0,5 hp)
Varvtal/poltal:
3000 rpm - 50 Hz /
2-polig		16 µF

1500 rpm - 50 Hz /
4-polig		16 µF

1000 rpm - 50 Hz /
6-polig		20 µF

Motorstorlek
 		0,55 kW
(0,75 hp)
Varvtal/poltal:
3000 rpm - 50 Hz /
2-polig		20 µF

1500 rpm - 50 Hz /
4-polig		20 µF

1000 rpm - 50 Hz /
6-polig		25 µF

Motorstorlek
 		0,75 kW
(1 hp)
Varvtal/poltal:
3000 rpm - 50 Hz /
2-polig		25 µF

1500 rpm - 50 Hz /
4-polig		25 µF

1000 rpm - 50 Hz /
6-polig		25 µF

Motorstorlek

0,92 kW
(1,25 hp)
Varvtal/poltal:
3000 rpm - 50 Hz /
2-polig		30 µF
1500 rpm - 50 Hz /
4-polig		28 µF
1000 rpm - 50 Hz /
6-polig		30 µF
Motorstorlek

1,1 kW
(1,5 hp)
Varvtal/poltal:
3000 rpm - 50 Hz /
2-polig		32 µF

1500 rpm - 50 Hz /
4-polig		32 µF

1000 rpm - 50 Hz /
6-polig		36 µF

Motorstorlek
 		1,5 kW
(2 hp)
Varvtal/poltal:
3000 rpm - 50 Hz /
2-polig		40 µF

1500 rpm - 50 Hz /
4-polig		40 µF

1000 rpm - 50 Hz / *
6-polig		50 µF

Typvärde driftkondensator, trefasmotor matad med enfas (µF)

Motorstorlek
 		0,18 kW
(0,25 hp)
Full last12,5 µF
Motorstorlek
 		0,37 kW
(0,5 hp)
Full last25 µF
Motorstorlek
 		0,55 kW
(0,75 hp)
Full last38 µF
Motorstorlek
 		0,75 kW
(1 hp)
Full last50 µF
Motorstorlek
 		0,92 kW
(1,25 hp)
Full last60 µF
Motorstorlek
 		1,1 kW
(1,5 hp)
Full last75 µF
Motorstorlek
 		1,5 kW
(2 hp)
Full last100 µF

Typvärde startkondensator (µF)

Motorstorlek
  		0,075 kW
(0,1 hp)
Arbetsspänning
kondensatorn 220 V		20 µF
Arbetsspänning
kondensatorn 280 V		10 µF
Motorstorlek
 		0,18 kW
(0,25 hp)
Arbetsspänning
kondensatorn 220 V		50 µF
Arbetsspänning
kondensatorn 280 V		25 µF
Motorstorlek
 		0,37 kW
(0,5 hp)
Arbetsspänning
kondensatorn 220 V 		100 µF
Arbetsspänning
kondensatorn 280 V		50 µF
Motorstorlek

 		0,55 kW
(0,75 hp)
Arbetsspänning
kondensatorn 220 V  		150 µF
Arbetsspänning
 kondensatorn 280 V 		80 µF
Motorstorlek
 		0,75 kW
(1 hp)
Arbetsspänning
kondensatorn 220 V 		200 µF
Arbetsspänning
kondensatorn 280 V		100 µF
Motorstorlek
 		1,1 kW
(1,5 hp)
Arbetsspänning
kondensatorn 220 V 		300 µF
Arbetsspänning
kondensatorn 280 V		150 µF
Motorstorlek

1,5 kW
(2 hp)
Arbetsspänning
kondensatorn 280 V 		200 µF
