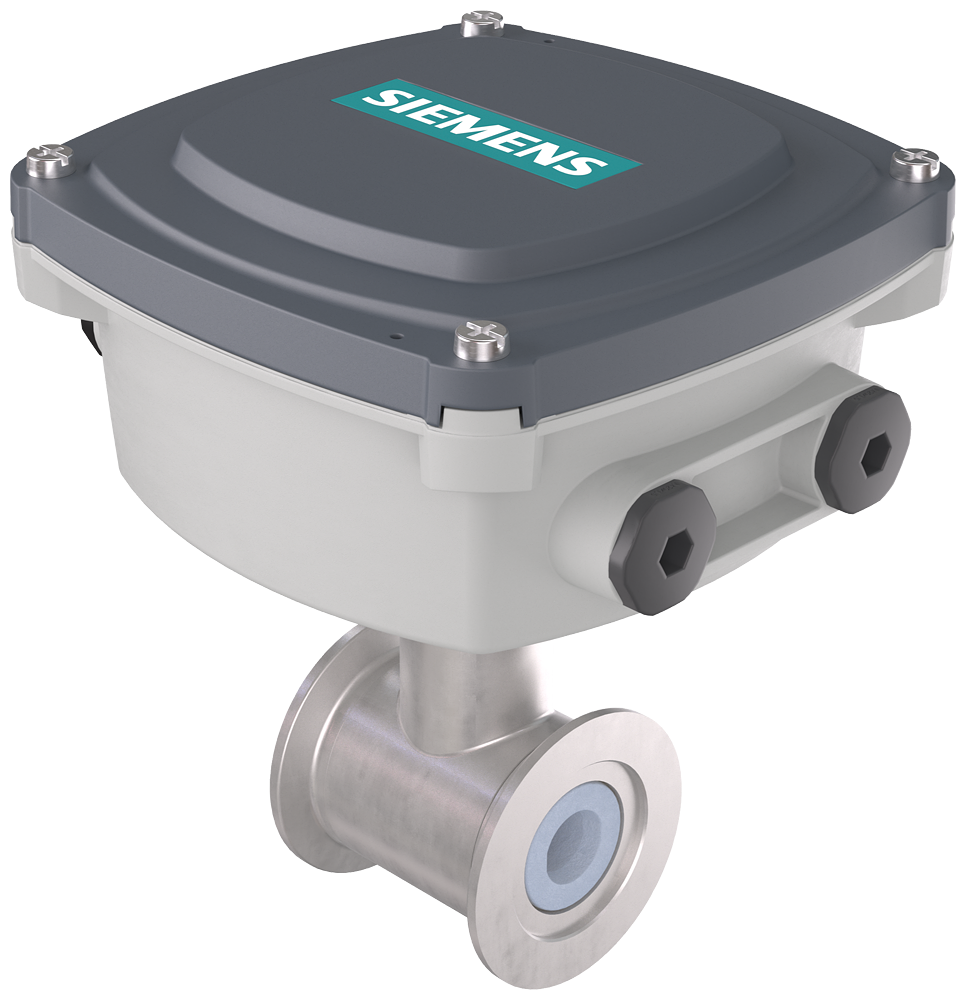

Sensor FMS100 (Rördelen)

SITRANS FMS100 är en elektromagnetisk flödesmätare med kompakt wafer-konstruktion för mätning av elektriskt ledande vätskor. Sensorn finns i dimensioner från DN2 till DN100 och är konstruerad för att leverera hög mätnoggrannhet även vid låga flöden.

Mätarröret finns med infodring i PFA eller keramik och kan utrustas med elektroder i Hastelloy C22 eller platina för användning i aggressiva, korrosiva eller högtempererade medier. Hygieniska utföranden med CIP/SIP-kompatibel design finns tillgängliga för livsmedels-, dryckes- och läkemedelsapplikationer.

Funktioner och fördelar

• Kompakt wafer-konstruktion

• Dimensioner från DN2 till DN100

• Hög mätnoggrannhet även vid låga flöden

• Lämplig för elektriskt ledande vätskor

• Hygieniska utföranden för livsmedels- och läkemedelsindustrin

• CIP/SIP-kompatibel konstruktion

• Infodring i PFA eller keramik

• Elektroder i Hastelloy C22 eller platina

• Hög kemisk resistens

• Temperaturer upp till 200 °C

• Inga rörliga delar

• Kompakt eller separerad installation

• SENSORPROM™ för enkel driftsättning

• IP68 som tillval

• FDA- och 3A-anpassade utföranden

Funktioner

• Mätprincip
  Elektromagnetisk flödesmätning
• Mätområde
  Beroende på dimension och applikation
• Noggrannhet
  ±0,4 % av flödet som standard
  Tillval ±0,2 %
• Mediets konduktivitet
  ≥ 5 μS/cm
• Skyddsklass
  IP67 standard
  IP68 som tillval
• Omgivningstemperatur
  Beroende på utförande
• Medietemperatur
  Upp till 200 °C
• Montage
  Kompakt eller separerat utförande

Utförande

• Nominella storlekar
  DN2 till DN100
• Husmaterial
  Rostfritt stål AISI 316L
• Infodring
  PFA
  Keramik
• Elektroder
  Hastelloy C22
  Platina
• Processanslutningar
  Svetsanslutningar
  Clampanslutningar
  Tri-Clamp-anslutningar
  DIN-gängor
  SMS-gängor
  ANSI- och EN-kompatibla anslutningar

Godkännanden

• FDA-godkända utföranden
• 3A-godkända utföranden
• CE-märkning

Tillbehör

• Montagesatser
• Kablar för separat montage
• Jordningsringar
• Processanslutningar för hygieniska installationer
• Reservdelar och servicekomponenter

Dokumentlänkar

• Katalogblad FMS100 - PDF (engelska)
• Driftinstruktioner FMS100 - PDF (engelska)


Transmitter FMT020
(Elektronikdelen)

SITRANS FMT020 – Nästa generations MAG-sändare

Högpresterande och intelligent flödesmätning för krävande processapplikationer

SITRANS FMT020 är en robust och intelligent sändare, utformad för att leverera exakt och pålitlig flödesmätning av ledande vätskor i en mängd olika industriella processer. Den är efterföljaren till de beprövade MAG 5000- och MAG 6000-sändarna och kombinerar deras unika egenskaper med avancerade nya funktioner.

Avancerad teknik och flexibla installationsmöjligheter

FMT020 behåller den flexibla installationsdesignen från sina föregångare, vilket innebär att den kan monteras både kompakt och på avstånd i samma kapsling. Den modulära uppbyggnaden möjliggör enkel utbytbarhet av sändaren, tillägg av kommunikationsmoduler och användning av Sensorprom-minnesenheten för snabb driftsättning, omedelbar mätning och säker datalagring.

Utöver dessa egenskaper kan FMT020 simultant mäta volymflöde, flödeshastighet och elektrisk konduktivitet. Den erbjuder också förbättrad diagnostik med övervakning av tomt rör och enhetens självkontroll samt multifunktionella in- och utgångskanaler för processkontroll. Användarvänligheten är i fokus med en enhetlig manöverstruktur.

Funktioner och Fördelar

• Mäter volymflöde, flödeshastighet och elektrisk konduktivitet samtidigt
• Kostnadseffektiv lösning, bakåtkompatibel med äldre flödesmätarsensorer (MAG 5100W, MAG 3100, MAG 3100 P, MAG 3100 HT)
• Utrustad med en stor, roterbar, bakgrundsbelyst 14-siffrig grafisk display för optimal synlighet i alla monteringspositioner
• Enkel programmering och driftsättning med meny och guide på 14 språk
• Kompakt eller separat montering möjlig med samma kapsling
• Förbättrad diagnostik såsom tomrörsövervakning och enhetens självkontroll
• Plug & Play-moduler möjliggör enkelt utbyte och driftsättning av sändaren på plats på bara några minuter
• Multifunktionella in-/utgångskanaler för processtyrning
• Certifierad för ett brett utbud av kommunikationsprotokoll och industristandarder


Snabbfakta

• Typer av Mätning: Volymflöde , Flödeshastighet, Elektrisk ledningsförmåga
• Ingångar / Utgångar: 1 strömutgång, 1 digital utgång, 1 reläutgång
• Kommunikation: HART, PROFINET, EtherNet/IP, MODBUS RTU, Profibus, Bluetooth
• Display: Grafisk 60x40 mm, 14 tecken
• Kapsling: Polykarbonat IP66/67, NEMA 4X/6P
• Strömförsörjning: AC-version: 100 till 240 V AC, 50 till 60 Hz, 25 VA, DC-version: 24 V DC ±20 %
• Omgivningstemperatur: -40 till +65 °C (-40 till +149 °F)
• Godkännanden: CE (LVD, EMC, RoHS), UKCA, UL, CSA-certifierad enligt standard EN / IEC 61010-1

Funktioner

• Bakåtkompatibel med äldre (upp till 15 år gamla) flödesmätningssensorer (MAG 5100W)
• Snabb uppstart utan nollpunktsjustering
• Mångsidiga funktioner för omfattande enhetskontroll, självdiagnostik och inbyggd verifiering
• Verificator-kompatibel – Verifierar oberoende prestanda för sensor, sändare och installation (inklusive kabel) utan att avbryta processen
• Användarvänlig HMI-display med lokal fyraknappsprogrammering, menybaserade parametrar och Wizard-stöd för nyckelapplikationer
• Multifunktionella utgångar för processtyrning, minimikonfiguration med analog, digital (puls, frekvens, status) och reläutgång
• SD-minneskort för datalogging, säkerhetskopiering av konfiguration och firmwareuppdatering
• Sömlös integrering av fältenheter i värdsystem

Användningsområden

SITRANS FMT020-sändaren är konstruerad för hög prestanda, enkel installation, driftsättning och minskat underhåll. Enheten är en riktigt robust lösning och lämplig för allsidiga tillämpningar, men är också det ideala valet för krävande applikationer där högre diagnostikförmåga och funktionalitet är viktiga. Sändaren kan kombineras med magnetiska flödesmätarsensorer av typen SITRANS FMS500.

SITRANS FMS500 A flödesmätarsensor för alla vatten- och avloppsvattenapplikationer. Med sin koniska design uppnås ökad noggrannhet vid låga flöden, vilket gör den särskilt användbar för läckagedetektering.

Den är lämplig för direkt nedgrävning och konstant översvämning.

SITRANS FMS500 uppfyller godkännanden för dricksvatten.

• Noggrannhet:
  0,4% av flödeshastigheten, alternativ för: 0,2% av flödeshastigheten
• Omfång:
  DN 15 … 1200 (½ … 48").

Utförande

Sändaren är innesluten i ett IP66/67, NEMA 4X/6-hölje av hållbar polykarbonat och bildar tillsammans med en flödesensor ett komplett mätsystem som tillhandahåller de uppmätta flödesvärdena via en lokal display, flera signalutgångar eller ett fältbussinterface. FMT020:s modulära designkoncept gör den flexibel för att anslutas på distans eller monteras integrerat med magnetiska flödesensorer av typen SITRANS FMS500.

• Integrerad montering:
  För enheter med integrerad montering bildar sändaren och sensorn en enhetlig mekanisk enhet.
• Fjärrmonterad design:
  För enheter med fjärrmonterad design monteras sändaren och sensorn på separata platser. Den elektriska anslutningen mellan sändaren och sensorn sker via sensorkablar.

Dokumentlänkar

• Broschyr FMT020 PDF - (engelska)
• Driftinstruktioner FMT020 - PDF (svenska)
